La toma de tierra en una instalación eléctrica
En las instalaciones de nuestros hogares el reglamento electrotécnico de baja tensión (R.E.B.T) establece como “obligatorio” que exista un sistema de puesta a tierra para proteger la propia instalación y también las personas que viven en ella. El objetivo principal es limitar la tensión que en un momento dado puedan tener las partes metálicas, asegurando la actuación de las protecciones y disminuyendo el riesgo de averías.
En el siguiente artículo vamos a conocer en qué consiste y cómo realizar una toma de tierra adecuada.
QUIERO SER INSTALADOR ELECTRICISTA
¿Qué es una toma de tierra?
La toma de tierra es considerada un circuito independiente, es complementario y paralelo a la instalación de electricidad y su misión es proteger a las personas, animales, instalaciones y receptores conectados a ella.
La puesta a tierra es una unión de todas las partes metálicas de la instalación con un electrodo o grupo de electrodos enterrado en el suelo, con el objetivo de conseguir que en el edificio o vivienda no existan diferencias de potencial peligrosas, y que permita la derivación a tierra de corrientes de falta o corrientes de descarga atmosférica, durante las tormentas.

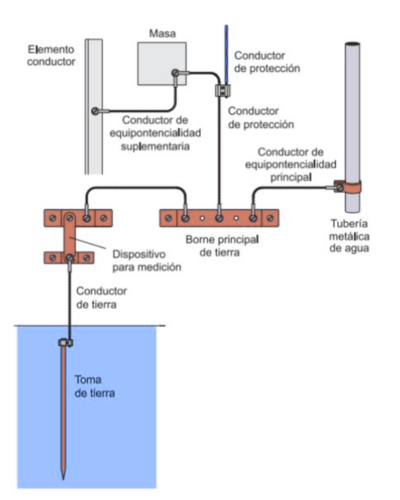

Ilustración 1 Esquema representativo de puesta a tierra
¿Qué efectos tienen los fallos de toma tierra en el cuerpo humano?
Lo que ocasiona efectos negativos para el cuerpo es el hecho de que circule intensidad, pero es la tensión la que ocasiona esa corriente.
La resistencia del cuerpo varía según la humedad, el calzado y el camino que siga la electricidad y es la que determina si un voltaje específico será letal o no.
La NTP 400 del Instituto Nacional de Seguridad e Higiene en el Trabajo establece los siguientes valores para la resistencia del cuerpo humano:

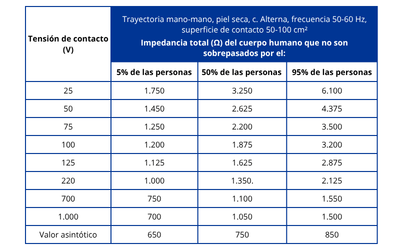

Tabla: Impedancia del cuerpo humano frente a la corriente alterna
En el caso de la red doméstica a 230 V, el 5% de la población tendría una resistencia inferior o igual a 1000 Ω, el 50% no superaría los 1350 Ω y el 95% tendría un valor igual o menor que 2125 Ω.
El peor caso son los 1000 Ω, que darían lugar al paso de una corriente de 230 mA cuyas consecuencias podrían ser fatales.
Para más información al respecto consulta: NTP 400: Corriente eléctrica: efectos al atravesar el organismo humano del Instituto Nacional de Seguridad y Salud en el Trabajo.
¿Cómo debemos instalar una puesta a tierra?
Se trata de un cable amarillo y verde que llevan la mayoría de los receptores (luminarias y enchufes) y su función es que cuando se produzca un fallo eléctrico (fuga de tierra), esa corriente eléctrica sobrante circule por este cable hasta la red de tierras del edificio, donde se encuentran picas o electrodos y se disipe en el terreno.
¿Por qué la corriente residual que se crea en un fallo eléctrico circula por el cable de toma de tierra y no por otro lugar?
Muchos alumnos de nuestro curso para instalador electricista de Davante, nos preguntan cual es el motivo por el que esta corriente circula por este cable y la respuesta es la siguiente:
Los cables, en instalaciones interiores son de cobre (Cu) y la electricidad siempre va por el camino más fácil, o dicho de otra manera, por el que menos resistencia eléctrica tiene de tal manera que siempre circulará por este cable, lo que hace de este sistema una manera muy segura de prevenir contactos indirectos que puedan afectar a cualquier persona o animal.
Nuestros alumnos, cuando practican y montan sus circuitos eléctricos en los talleres de Davante de la zona en la que residen, comprueban de primera mano como todos los cables de color amarillo-verde de todos los receptores eléctricos se conectan juntos a través de una regleta, clema o ficha de conexión. Estas prácticas de aprendizaje están acompañadas por un entrenador que realiza un seguimiento y resuelve cualquier duda que pueda surgir mientras se realizan las practicas.

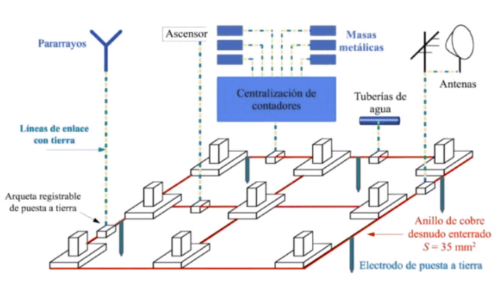

¿Cómo es la red de tierras de un edificio y como se conectan?
Por tanto, si ponemos el ejemplo de un edificio de viviendas, los cables de toma de tierra de todos los receptores de todos las viviendas van conectadas con las picas o electrodos que se encuentran “clavados” o enterrados en el suelo, en la base del edifcio. De hecho es una de las instalaciones que primero se realiza en las construcciones de edificios, la llamada “red de tierras del edificio”.
La ITC-BT-18 del R.E.B.T indica que las uniones entre electrodos y cable desnudo de cobre de sección 35 mm, que es el que se suele utilizar para la conexión de esta red de tierras, recomienda la soldadura aluminotérmica para este tipo de conexiones.
A continuación uno de los profesores realiza esta soladura con los moldes de nuestro colaborador y proveedor KLK.
¿Cómo soldar cables de cobre desnudo?
Al finalizar la instalación, de deben realizar una serie de mediciones para comprobar que la red de tierras se encuentra entre los valores que marca el Reglamento y es que una red de tierras bien instalada, garantiza la seguridad en cualquier instalación eléctrica de baja tensión.
En nuestras clases en directo de electricidad, también explicamos la relación que tiene el Interuptor diferencial, con la toma de tierra así como los esquemas de conexión del cable neutro y de las masas en redes de distribución de energía eléctrica.
En el siguiente video, Chema Serrano uno de nuestros profesores expertos de electricidad, realiza esta medición con un aparato llamado telurómetro
